C25、D25系列高壓重載液壓油缸

C25系列液壓缸介紹	C25系列液壓缸耳環連接	C25系列液壓缸前法蘭連接	C25系列液壓缸鉸軸連接
C25系列液壓缸腳架連接	C25系列液壓缸扁頭尺寸	D25系列液壓缸介紹	帶防護罩
單耳環、雙耳環端部零件

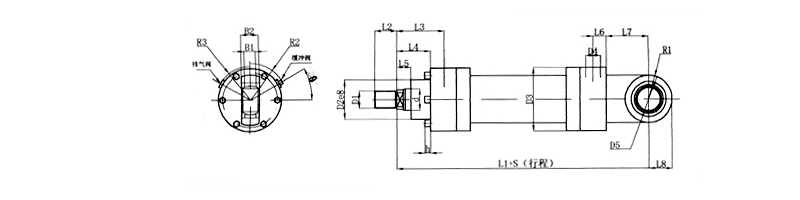

C25系列液壓缸耳環連接

表4-1

代號\缸徑（mm）		40	50	63	80	100	125	140	160	180	200	220	250	280	320	360	400
d		22/ 28	28/ 36	36/ 45	45/ 56	56/ 70	70/ 90	90/ 100	100/ 110	110/ 125	125/ 140	140/ 160	160/ 180	180/ 200	200/ 220	220/ 25	250/ 280
L(緩沖長度）		20	20	25	30	35	50	50	55	65	70	80	90	90	100	110	120
D₁	Ⅰ型	M16 ×1.5	M22 ×1.5	M30 ×2	M36 ×2	M48 ×2	M56 ×2	M72 ×3	M80 ×3	M100 ×3	M110 ×3	M125 ×4	M125 ×4	M140 ×4	M160 ×4	M180 ×4	M200 ×4
	Ⅱ型	M16 ×1.5	M22 ×1.5	M28 ×1.5	M35 ×1.5	M45 ×1.5	M58 ×1.5	M65 ×1.5	M80 ×2	M100 ×2	M110 ×2	M120 ×3	M120 ×3	M130 ×3	－	－	－
	Ⅲ型	M18 ×2	M24 ×2	M30 ×2	M39 ×3	M50 ×3	M64 ×3	M80 ×3	M90 ×3	M100 ×3	M110 ×4	M120 ×4	M120 ×4	M150 ×4	M160 ×4	M180 ×4	M200 ×4
D₂		50	64	75	95	115	135	155	180	200	215	245	280	305	350	400	450
D₃		80	100	120	140	170	205	225	265	290	315	355	400	440	500	550	620
D₄	公制	M18 ×1.5	M22 ×1.5	M27 ×2	M33 ×2	M42 ×2	M42 ×2	M42 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M48 ×2	M60 ×2	M60 ×2
D₄	英制	G3/ 8"	G1/ 2"	G3/ 4"	G3/ 4"	G1"	G1'/ 4"	G1'/ 4"	G1'/ 4"	G1'/ 2"	G1'/ 2"	G1'/ 2"	G1'/ 2"	G1'/ 2"	G1'/ 2"	G2"	G2"
D₅		25	30	35	40	50	60	70	80	90	100	110	110	120	140	160	180
L₁		252	265	302	330	385	447	490	550	610	645	750	789	884	980	1080	1190
L₂	Ⅰ型	22	30	40	50	63	75	85	95	112	112	125	125	140	160	180	200
	Ⅱ型	16	22	28	35	45	58	65	80	100	110	120	120	130	—	—	—
	Ⅲ型	30	35	45	55	75	95	110	120	140	150	160	160	190	200	220	260
L₃		76	80	89.5	87.5	112.5	129.5	142.5	160	175	180	220	230	260	295	320	360
L₄		54	58	67	65	85	97	105	120	130	135	155	165	170	195	210	230
L₅		17	20	20	20	30	30	30	35	35	40	40	40	40	40	50	50
L₆		23	23	22.5	32.5	27.5	32.5	37.5	40	50	50	65	65	90	100	110	130
L₇		35	40	45	60	65	70	75	85	95	105	125	140	150	175	200	220
L₈		28	32.5	40	50	62.5	70	82	95	113	125	142.5	160	180	200	230	260
R₁		28	32.5	40	50	62.5	65	77	88	103	115	132.5	150	170	190	215	245
R₂		56.5	61	75.5	81.5	99	113	133	149	172.5	182.5	210	230	261	287	330	360
R₃		53	57.5	70.5	76.5	81	107	123	139	158.5	165.8	192	212	239	265	302	332
B₁		20	22	25	28	35	44	49	55	60	70	70	70	85	90	105	105
B₂		23	28	30	35	40	50	55	60	65	70	80	80	90	110	120	130
θ		30°	30°	30°	30°	30°	30°	45°	45°	45°	45°	45°	45°	45°	45°	54°	54°
n		6	6	6	6	6	6	8	8	8	8	8	8	8	8	10	10
h		10	12.5	15	15	20	25	25	30	30	37.5	37.5	45	45	52.5	52.5	60
