Y-HG系列液壓缸

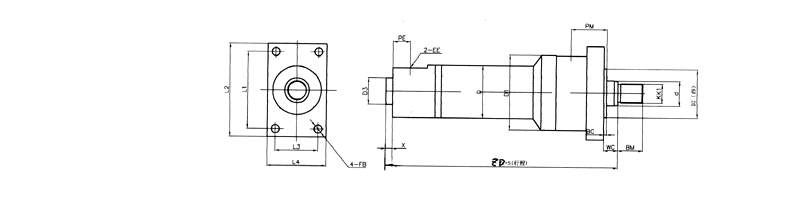

Y-HG系列液壓缸前長方法蘭連接
表3-4
注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
表3-4
|
代號\缸徑 |
40 |
50 |
63 |
80 |
90 |
100 |
110 |
125 |
WC |
16 |
18 |
20 |
22 |
23 |
25 |
25 |
28 |
ZD |
198 |
213 |
234 |
260 |
280 |
310 |
320 |
335 |
L1 |
98 |
116.4 |
134 |
152.5 |
168 |
184.8 |
200 |
217.1 |
L2 |
120 |
140 |
165 |
190 |
210 |
230 |
245 |
260 |
L3 |
406 |
48.2 |
55.5 |
63.1 |
120 |
120 |
140 |
150 |
L4 |
86 |
95 |
115 |
140 |
170 |
185 |
205 |
225 |
FB |
9 |
11 |
13.5 |
17.5 |
22 |
22 |
22 |
22 |
BC |
3 |
4 |
4 |
4 |
4 |
5 |
5 |
5 |
注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
